Come collegare i terminali? Specifiche e modelli della morsettiera

Le morsettiere sono componenti di base comuni nell'industria elettronica. Vengono utilizzati principalmente per la trasmissione efficace di mezzi intermedi, come segnali e corrente. Esistono molti tipi di morsettiere, quindi come dovremmo cablarle?

1. I terminali devono essere distribuiti uniformemente e ravvicinati su tutta la superficie.
2. Le morsettiere non dovrebbero occupare l'intera superficie. Deve esserci uno spazio attorno al bordo della tavola. La dimensione dello spazio dipende dalla dimensione del circuito stampato e dal metodo di montaggio.
3. In condizioni normali, tutti i componenti terminali dovrebbero essere posizionati sullo stesso lato del circuito stampato. Se i componenti superiori sono troppo densi, i componenti con altezza limitata e basi riscaldanti piccole, come resistori, condensatori e circuiti integrati, possono essere posizionati sullo strato inferiore.
4. La disposizione del terminale non deve sovrapporsi verticalmente. È necessario mantenere una certa distanza tra i componenti adiacenti per evitare collisioni.
5. Per garantire le prestazioni elettriche delle morsettiere, i componenti devono essere posizionati su una griglia e disposti paralleli o perpendicolari tra loro per un aspetto pulito e ordinato. In generale, i componenti non dovrebbero sovrapporsi e dovrebbero essere disposti in modo compatto, con i componenti di ingresso e di uscita posizionati il ​​più distanti possibile.
6. L'altezza di installazione della morsettiera deve essere mantenuta la più bassa possibile. In genere, il corpo del componente e i cavi non dovrebbero estendersi più di 5 mm dalla superficie. Se l'altezza è eccessiva, la stabilità della morsettiera alle vibrazioni e agli urti diminuirà, rendendola più incline alla caduta o alla collisione con i componenti adiacenti.
7. La direzione degli assi dei componenti deve essere determinata in base alla posizione di installazione e alle condizioni dei terminali ad alta corrente della scheda a circuito stampato nell'assemblaggio finale. I componenti dovrebbero generalmente essere allineati con l'asse dei componenti più grandi in posizione verticale all'interno dell'intera macchina. Ciò migliora la stabilità dei componenti fissati al circuito stampato.

Per capire come cablare le morsettiere, dobbiamo prima avere familiarità con i metodi di cablaggio utilizzati per le morsettiere:

1. Collegamento a vite

Il collegamento a vite è un metodo per utilizzare morsettiere a vite. È importante prestare attenzione alle sezioni massime e minime dei cavi, nonché alla coppia di serraggio massima consentita per viti di diverse dimensioni.

2.Saldatura

La forma più comune di connessione è la saldatura. Per una connessione saldata riuscita, deve esserci continuità metallica tra il materiale di saldatura e la superficie da saldare. Per i terminali stampati a freddo il fattore più importante è la saldabilità. Le placcature comuni per le estremità di saldatura degli anelli terminali includono lega di stagno, argento e oro. I contatti reed sono dotati di linguette di saldatura di varie forme, ad esempio perforate, con linguette o dentellate per le estremità di saldatura comuni. I contatti stenopeici spesso utilizzano tacche ad arco forate per le estremità di saldatura comuni.

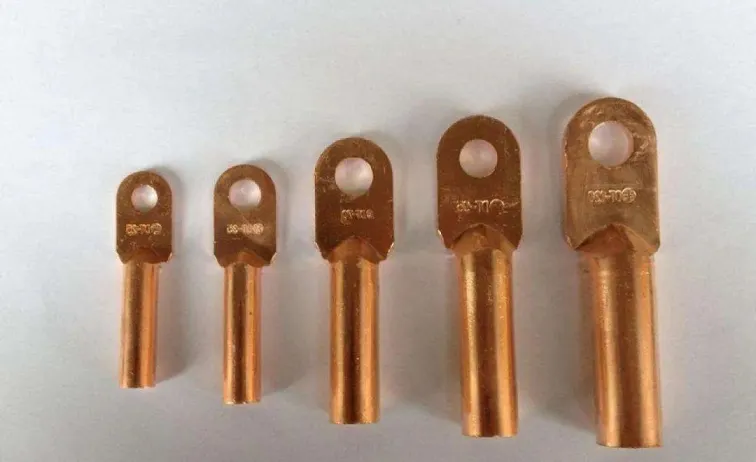

3. Crimpatura

La crimpatura è una tecnica utilizzata per comprimere e spostare il metallo entro limiti specificati per collegare i conduttori alle coppie di contatti. Una buona connessione a crimpare crea un flusso metallo-metallo che provoca la deformazione simmetrica sia del filo che del materiale del contatto. Questo tipo di connessione è simile a una connessione tramite saldatura a freddo e può fornire una migliore resistenza meccanica e continuità elettrica. È anche in grado di resistere a condizioni ambientali più difficili. La crimpatura è generalmente considerata superiore alla saldatura, soprattutto nelle applicazioni ad alta corrente in cui è necessario utilizzare la crimpatura. Per il processo di crimpatura sono necessarie pinze di crimpatura speciali o macchine di crimpatura automatiche o semiautomatiche. Il cilindro conduttore della coppia di contatti deve essere selezionato correttamente in base alle specifiche del terminale pressato a freddo. È importante notare che le connessioni a crimpare sono permanenti e possono essere utilizzate solo una volta.

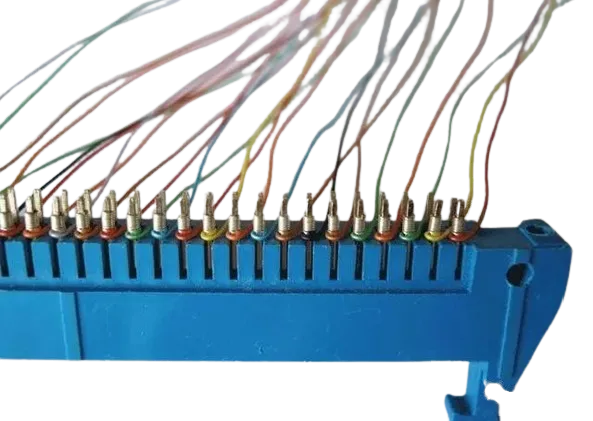

4. Avvolgimento

L'avvolgimento prevede l'avvolgimento del filo direttamente attorno a un perno di contatto angolato. Durante il processo di avvolgimento, il filo viene avvolto sotto tensione controllata e pressato in posizione agli angoli del perno di contatto per formare una connessione sicura ed ermetica. Quando si avvolgono i fili è necessario soddisfare diversi requisiti: il diametro nominale del filo deve rientrare nell'intervallo da {{0}},25 mm a 1,0 mm. Quando il diametro del filo non è maggiore di 0,5 mm, il tasso di allungamento del materiale conduttore deve essere almeno del 15%. Per fili con diametro superiore a 0,5 mm, il tasso di allungamento del materiale conduttore deve essere almeno del 20%. Gli strumenti di avvolgimento includono pistole di avvolgimento e macchine avvolgitrici fisse.

5. Connessione di perforazione (connessione di spostamento dell'isolamento)

La connessione a perforazione, nota anche come connessione a spostamento di isolante (IDC), è una tecnologia terminale inventata negli anni '60 negli Stati Uniti. È noto per la sua elevata affidabilità, basso costo e facilità d'uso. L'IDC è stato ampiamente adottato in varie morsettiere per circuiti stampati e terminali pressati a freddo, come i terminali ad anello. Questo metodo è adatto per i collegamenti con cavi a nastro poiché non è necessario rimuovere lo strato isolante del cavo. La punta della lamella di contatto a forma di "U" della morsettiera penetra nello strato isolante, consentendo al conduttore di scivolare nella fessura della lamella di contatto e di essere bloccato saldamente, creando una stretta connessione elettrica tra il conduttore del cavo e la lamella del terminale. IDC richiede solo strumenti semplici ma deve utilizzare cavi con sezioni di filo specificate.

Modelli e specifiche della morsettiera

Esistono molti tipi di morsettiere, ciascuna con diverse specifiche e modelli. Per conoscere le specifiche ed i modelli specifici è necessario fare riferimento ai disegni e ai manuali del produttore.

Il modello di una morsettiera utilizza tipicamente una combinazione di lettere e numeri inglesi, o talvolta lettere Pinyin, per indicare il numero di serie, il modello, il numero di terminali, le dimensioni, la corrente di scarica, ecc.

Regole generali per i modelli di morsettiera:

1. I due terminali di un singolo componente sono contraddistinti da numeri consecutivi. Il terminale con numero dispari dovrebbe essere più piccolo del terminale con numero pari, ad esempio 1 e 2.
2. I numeri vengono utilizzati per identificare i terminali centrali di un singolo componente. È meglio utilizzare l'ordine crescente naturale per i numeri. Ad esempio, 3, 4, 5, ecc. I numeri per i terminali centrali dovrebbero essere maggiori di quelli per i terminali su entrambi i lati e dovrebbero essere contrassegnati iniziando dai terminali con numeri più piccoli. Ad esempio, per un componente con terminali 1 e 2 su entrambi i lati, i terminali centrali dovrebbero essere etichettati 3, 4, 5, ecc.
3. Se si raggruppano più componenti simili, i terminali di ciascun componente possono essere contrassegnati come segue:

• a.Utilizzare le lettere prima dei numeri per distinguere i terminali sui lati e al centro. Ad esempio, utilizzare U, V, W per etichettare i terminali di fase delle apparecchiature in un sistema CA trifase.
• b.Quando l'identificazione della fase non è necessaria o impossibile, i terminali ai lati e al centro possono essere distinti da numeri separati da un punto. Ad esempio, i terminali di un componente possono essere contrassegnati con 1.1 e 1.2, mentre i terminali di un altro componente possono essere contrassegnati con 2.1 e 2.2.
• c.I due terminali di ciascun componente sono distinti da numeri consecutivi, dove il terminale con numero dispari è più piccolo del terminale con numero pari.
